电单车充电场景及产品介绍
电单车充电场景及产品介绍
适用于电动自行车、电动摩托车、电动三轮车、低速四轮车

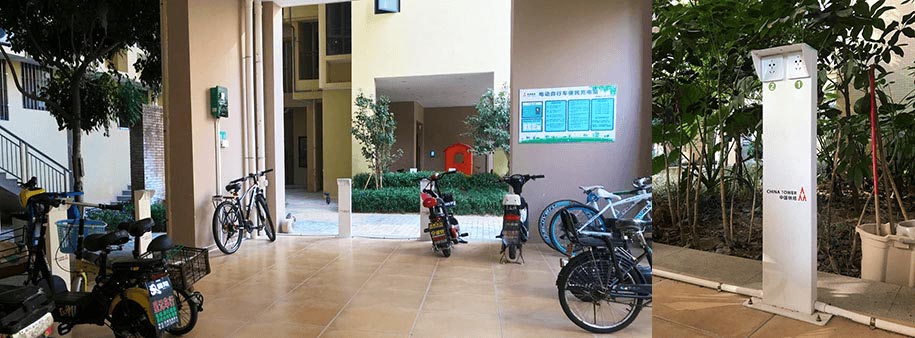

安装效果实景

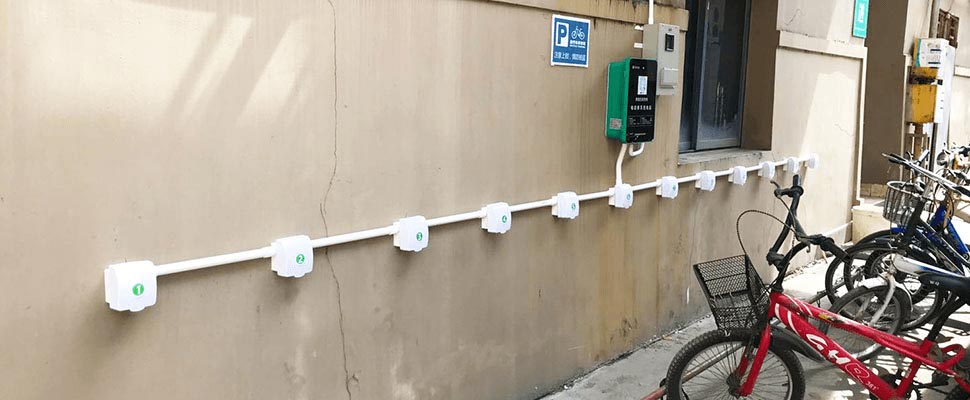

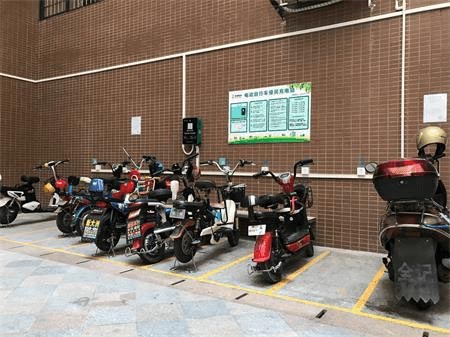

主机和插座挂墙安装
主机和插座挂墙安装

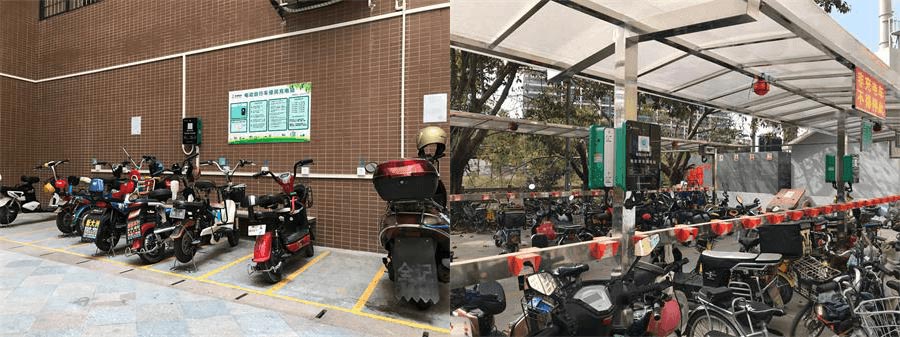

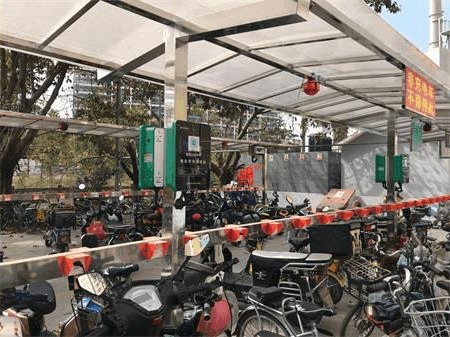

利用车棚柱子安装
利用车棚柱子安装
插座采用立柱方式安装
插座采用立柱方式安装

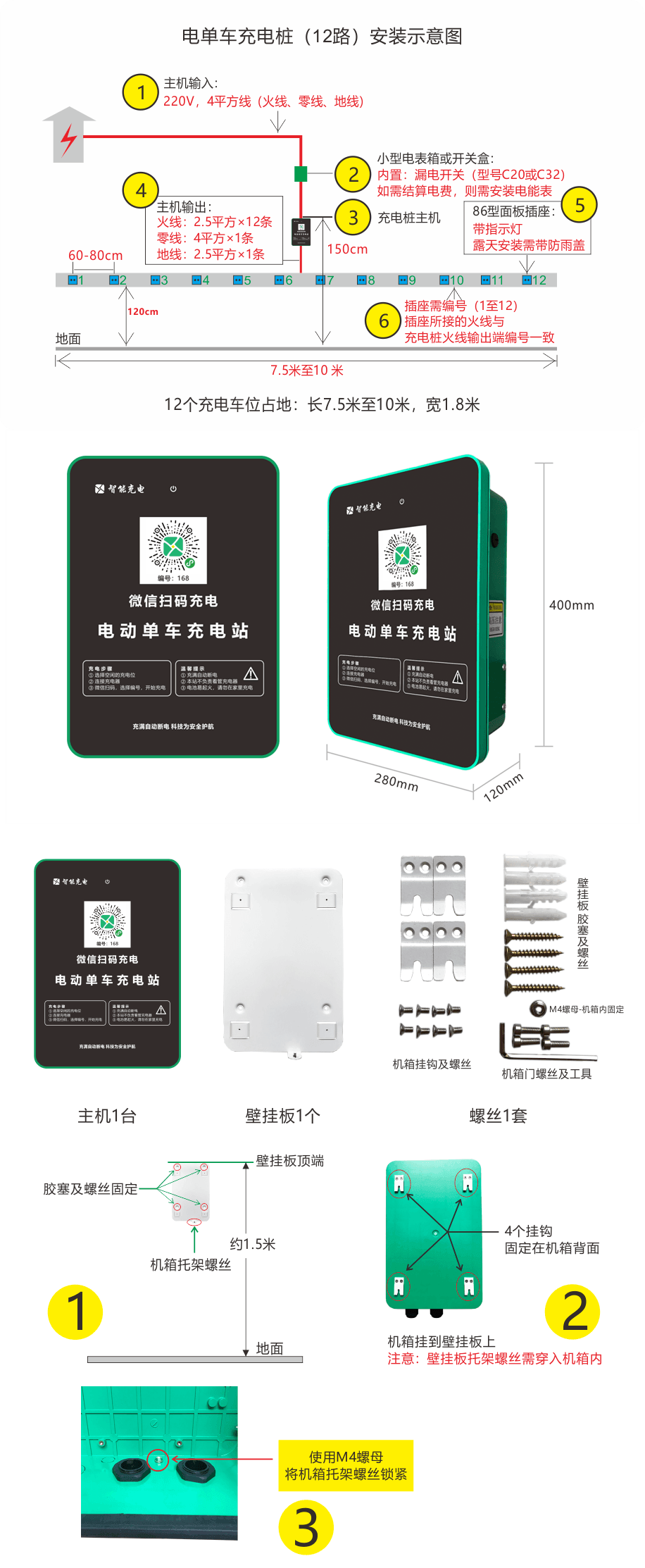

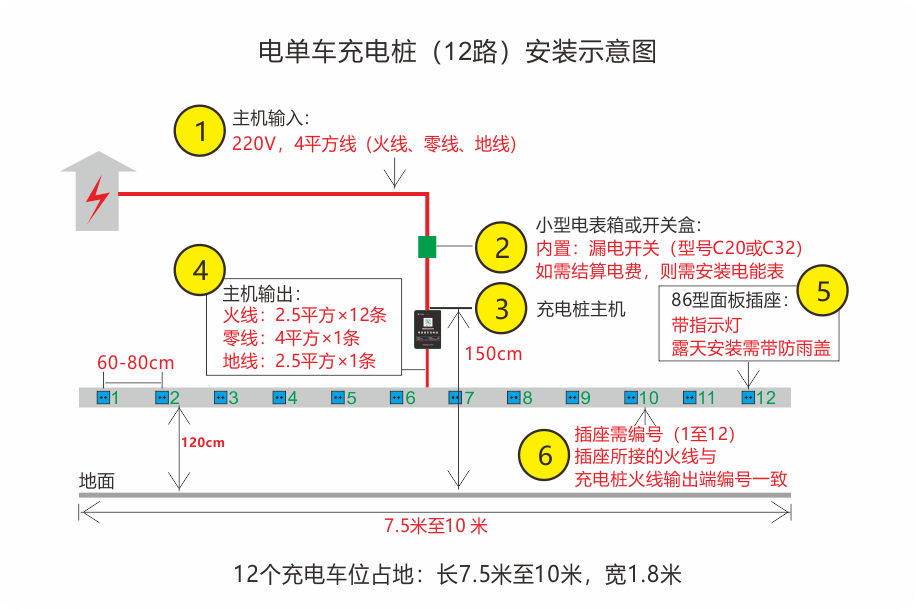

安装示意图及材料清单
安装示意图及材料清单1
小牛12路电动自行车充电桩安装材料清单
序号 材料名称 型号规格 单位 数量 单价 金额 购买途径
1 12路充电桩主机 XNAC12 1     小牛公司
2 5孔插座-带指示灯 86型 12     小牛公司或当地
3 插座防水盖(带底盒) 86型 12     小牛公司或当地
4 开关盒 塑胶 1     当地
5 40A电表 DDS7738 1     当地
6 漏电保护开关 C20或C32 1     当地
7 主线3x4平方线缆 RVV 30     当地
8 插座火线2.5平方 红色 84     当地
9 插座零线4平方 黑色 12     当地
10 插座地线2.5平方 黄绿双色 12     当地
11 穿线管-联塑(弯管、胶带等) 42     当地
12 辅材辅料(工具、钉、螺丝等) 1     当地
13 充电操作说明告示牌 1     当地
14 安装人员(普通电工、空调安装师傅等)     当地
15 造价合计 2000至3000元

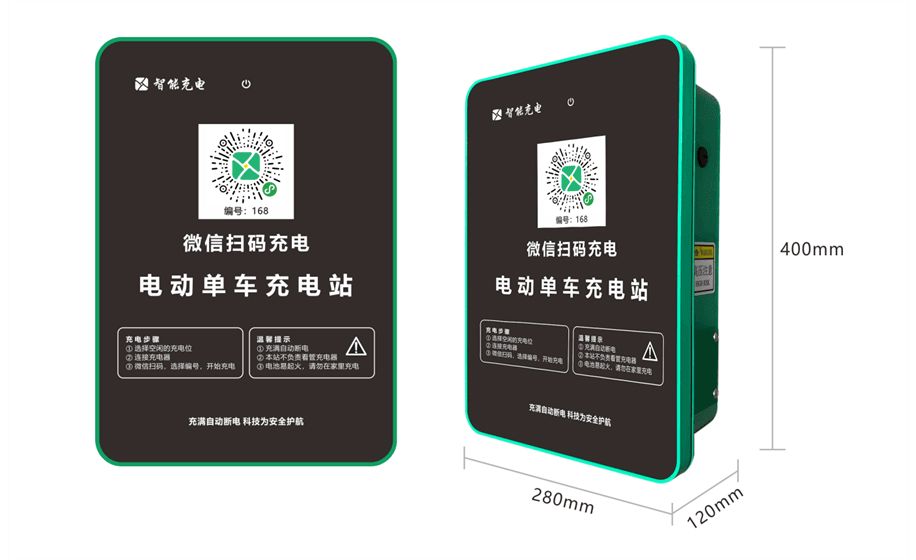

小牛电单车充电桩主机技术参数
小牛电单车充电桩主机技术参数1
主要功能
微信扫码充电(小程序),免下载、免安装、免关注公众号、操作简单、方便快捷
一台主机可同时给12辆车充电(输出12路 220V电源插座)
电池充满自动断电,拔掉插头自动断电,无人使用时插座不带电,安全可靠
0至900W充电功率自动识别,按分钟计费,准确无误
自带管理系统,可设置收费标准,查看充电桩状态,查看收入,管理资金
* 使用充电桩充电,仍需使用车辆原厂充电器,并不能提高充电速度
收费标准
(参考)
1 - 150W    0.3元/小时
151-250W    0.4元/小时
251-350W    0.6元/小时
351-500W    0.8元/小时
501-700W    1.1元/小时
701-900W    1.5元/小时
技术参数
产品尺寸 280×400×120mm
防护等级 IP54,支持户外安装
输入电压 AC220V 50Hz
联网方式 4G、插网线
额定功率 3.6kW
远程管理 PC端和手机端Web登录
输入电缆 3×4平方
产品寿命 ≥8 年
输出端口 86型电源插座×12组
充电方式 微信扫码(小程序)
输出火线 2.5平方×12条
支付方式 微信预充值,后扣费
输出零线 4平方x1条
免费充电 后台设置白名单
机箱材质 工程塑料、高硬度钢化玻璃、阻燃、抗紫外线
产品资质 本设备符合 GB4706.1 设计规范,并已通过国家权威部门的检测

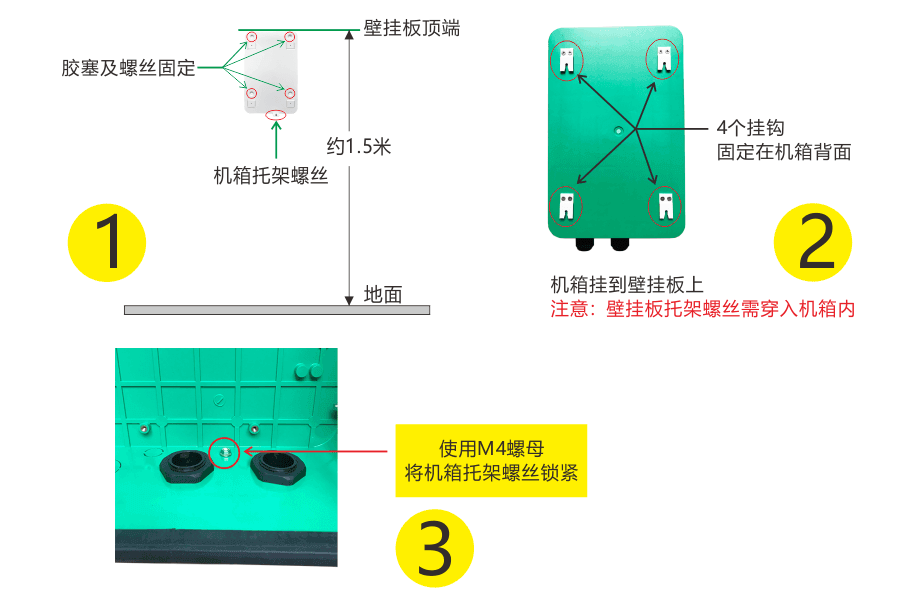

装箱清单及安装方法

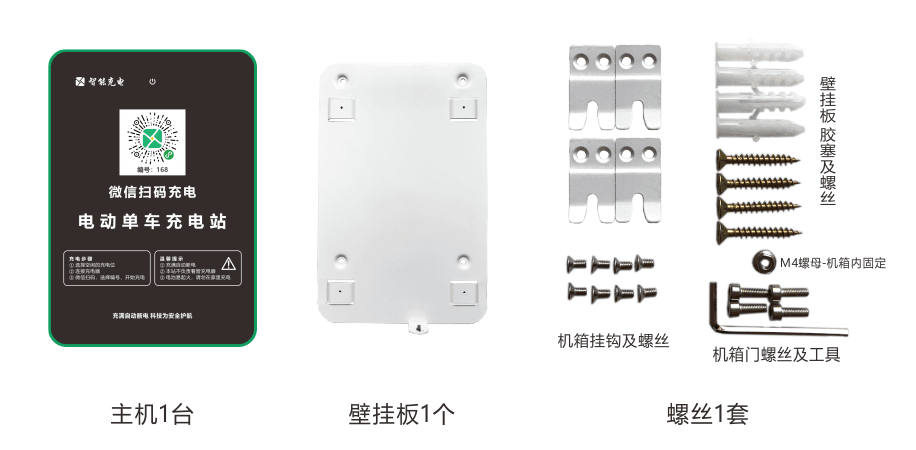

装箱清单及安装方法1
装箱清单及安装方法2
