新能源电动汽车充电场景及产品介绍
新能源电动汽车充电场景及产品介绍
交流慢充桩适用于小型纯电动汽车、油电混合动力汽车
直流快充桩适用于小型纯电动汽车、中大型纯电动汽车

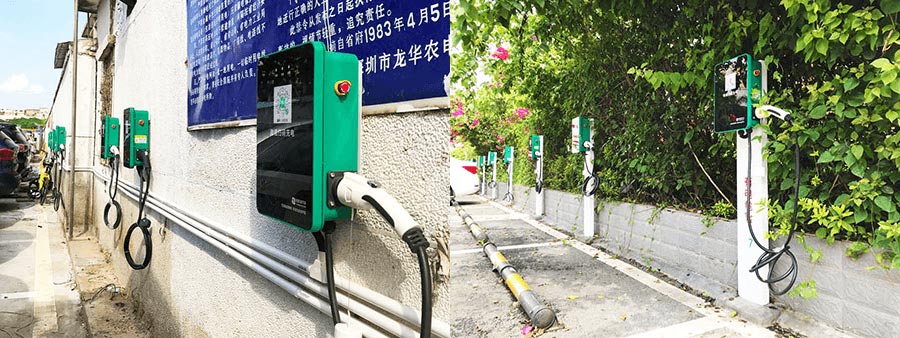

7kW交流充电桩(慢充)安装效果实景

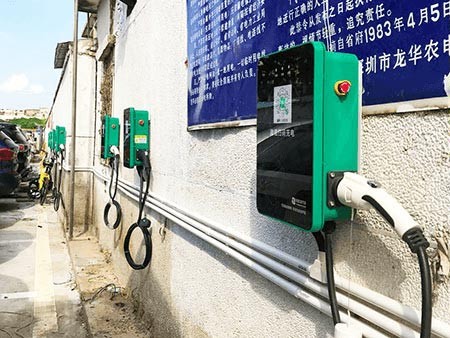

挂墙安装
挂墙安装

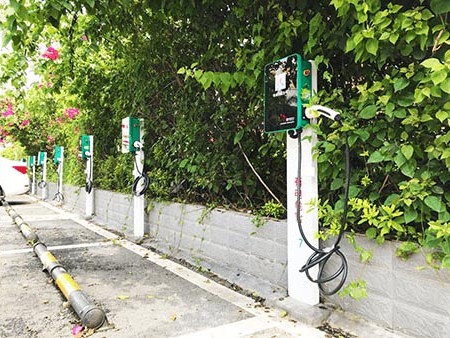

立柱安装
立柱安装
7kW交流
充电桩
应用场景
适合安装在住宅小区、写字楼、工业园区、商业区等场所的停车位,也可私人家用
车辆对充电时间要求不高,主要利用夜间休息时间充电 或 白天上班时间充电
油电混合动力汽车只能用交流充电桩充电,通常3至5小时可充满
小型纯电动汽车配置了交流充电口,可使用7kW交流桩充电,通常8小时内充满
多台7kW充电桩安装示意图及材料清单
多台7kW充电桩安装示意图及材料清单
7kW交流充电桩安装材料清单(以集中安装10台为例)
序号 设备名称 型号规格 单位 数量 单价 金额 购买途径
1 7kW交流充电桩主机 XNACS07-GB2015 10     小牛公司
2 安装立柱(挂墙安装不需要) 高1.4米 10     小牛公司
3 动力柜(配电箱) 三相四线总开关x1
C40漏电开关x12
导轨插座x12
1     当地
4 充电桩进线,AC220V RVV3x6平方 150     当地
5 主电缆(三相五线) YJV4x35+1x16平方 50     当地
6 PVC线管(主电缆) DN30 50     当地
7 PVC线管(分电缆) DN25 50     当地
8 总电能表 三相四线 1     当地
9 4G路由器 (可选) 1     当地或小牛公司
10 8口网络交换机 (可选) 1     当地
11 网线 (可选) 150     当地
12 辅材辅料(工具、钉、螺丝等) 1     当地
13 充电操作说明告示牌 1     当地
14 安装人员(普通电工、空调安装师傅等)     当地
15 造价合计 40000至80000元

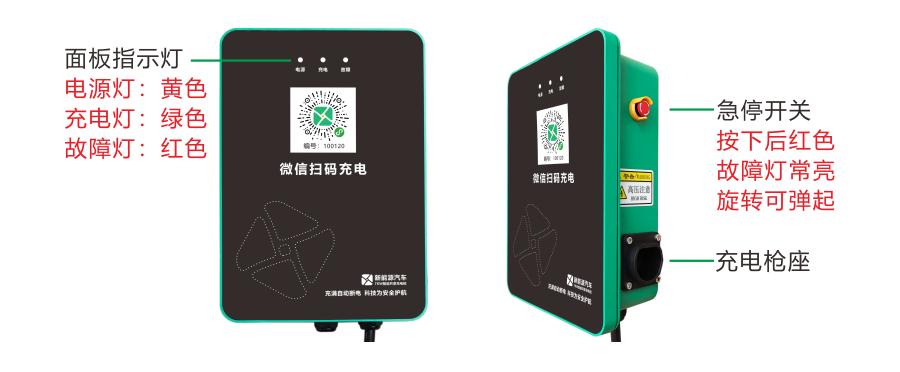

小牛7kW交流充电桩技术参数
小牛7kW交流充电桩技术参数1
主要功能
微信扫码充电(小程序),免下载,免安装,免关注公众号,操作简单,方便快捷
国标7孔充电接口,可充市面上所有的小型纯电动汽车(含特斯拉)和油电混动汽车
最大7kW功率输出(电动AC220V,最大电流32A),3至8小时充满汽车
一台桩充1辆车,带电能计量,按电量计费,(电费单价+服务费) x 充电量
自带管理系统,可设置收费标准,查看充电桩状态,查看收入,管理资金
可私人自用(设置免费模式),也可对外经营(设置收费模式)
汽车充满自动断电,无人使用时枪线不带电,安全可靠
收费标准
(参考)
(电费单价+服务费单价) 元/度 x 充电量 = 车主支付的充电费用
政府规定:汽车充电每度电最高可加收0.8元/度充电服务费
如:某场地电费单价1元/度,则充电站可设置收费标准为1+0.8=1.8元/度
技术参数
产品尺寸 280×400×120mm
防护等级 IP54,支持户外安装
输入电压 AC220V 50Hz
联网方式 4G、插网线
额定功率 7kW
远程管理 PC端和手机端Web登录
输入电缆 3×6平方
产品寿命 ≥8 年
输出端口 新国标交流充电枪(7孔)
充电方式 微信扫码(小程序)
输出电压 AC220V 50Hz
支付方式 微信预充值,后扣费
输出电流 最大32A
免费充电 后台设置白名单
机箱材质 工程塑料、高硬度钢化玻璃、阻燃、抗紫外线
充电枪规格 自带国标GB/T20234.2-2015充电枪(线长3.5米)
小牛7kW交流充电桩技术参数2

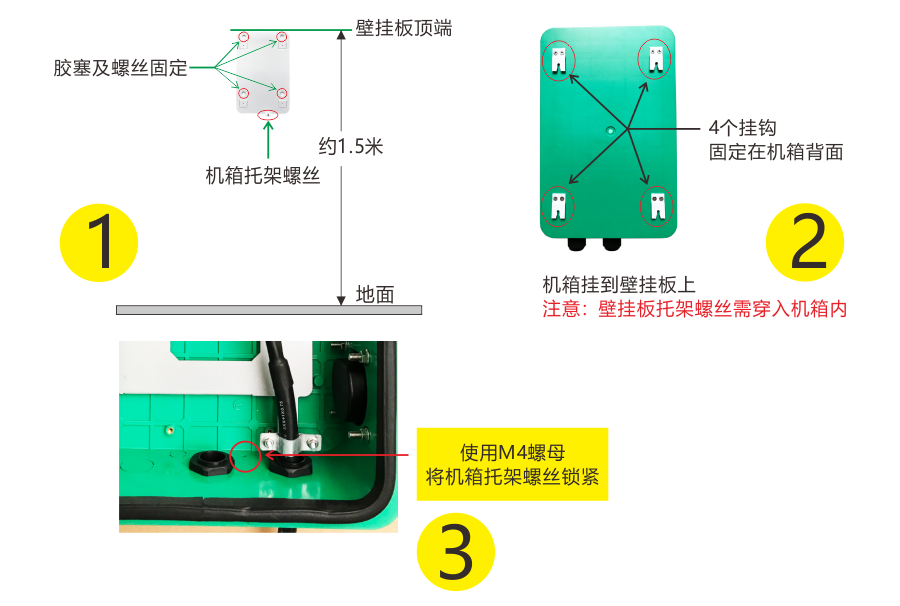

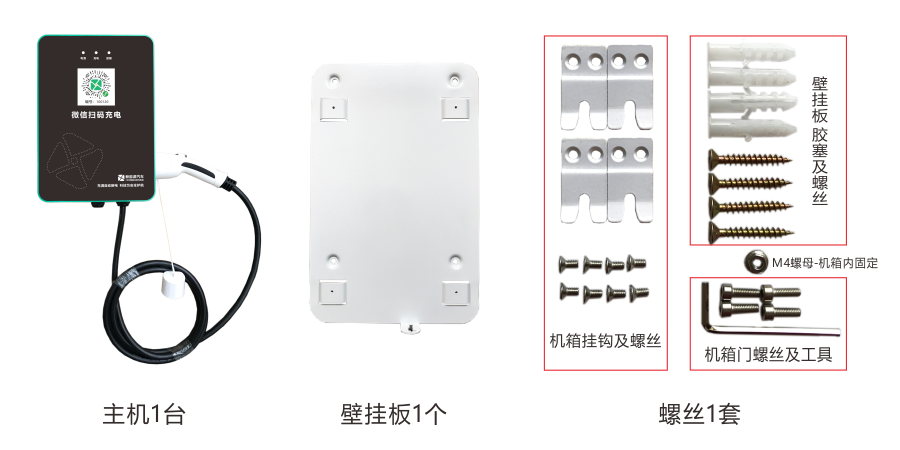

小牛7kW交流充电桩装箱清单及安装方法
小牛7kW交流充电桩装箱清单及安装方法1
小牛7kW交流充电桩装箱清单及安装方法2
